Tại Sao Ngành Điện Tử Cần Phòng Sạch Siêu Sạch?
Phòng sạch điện tử bán dẫn yêu cầu cấp ISO 1-5 theo ISO 14644 — nghiêm ngặt nhất trong tất cả các ngành. Hệ thống HVAC thường sử dụng cấu hình MAU (Make-up Air Unit) + RCU (Recirculating Air Unit) để tiết kiệm năng lượng. Bộ lọc ULPA là bắt buộc cho các fab tiên tiến.
Vi mạch hiện đại có cấu trúc nano — 5nm, 3nm, thậm chí 2nm. Một hạt bụi 0.1µm (100nm) lớn gấp 20-50 lần kích thước transistor. Nếu bám lên wafer trong quá trình lithography hoặc etching, nó sẽ gây lỗi mạch → giảm tỷ lệ thành phẩm (yield) → thiệt hại hàng triệu USD cho một lô wafer duy nhất.
💡 Lưu ý chuyên gia: Trong fab bán dẫn, không chỉ hạt bụi (particles) mà cả ô nhiễm phân tử (AMC) cũng gây hại nghiêm trọng. Ở node ≤14nm, AMC trở thành yếu tố giới hạn yield quan trọng hơn cả hạt bụi. Đây là lý do các fab tiên tiến đầu tư hàng chục triệu USD cho hệ thống lọc AMC.
So Sánh Phòng Sạch Điện Tử vs Dược Phẩm
| Tiêu chí | Điện tử/Bán dẫn | Dược phẩm |
|---|---|---|
| Cấp sạch phổ biến | ISO 1-5 | ISO 5-8 |
| Kiểm soát hạt nhỏ nhất | ≥0.1µm (thậm chí 0.02µm) | ≥0.5µm |
| Vi sinh vật | Không yêu cầu | Bắt buộc — yếu tố then chốt |
| Kiểm soát ESD | Rất quan trọng | Không yêu cầu |
| Kiểm soát AMC | Bắt buộc ở node tiên tiến | Không yêu cầu |
| Kiểm soát rung động | VC-E đến VC-G | Không yêu cầu |
| Chi phí đầu tư | $5.000-$20.000/m² | $1.000-$5.000/m² |
Yêu Cầu Kỹ Thuật Phòng Sạch Điện Tử
| Thông số | Fab wafer (ISO 3-4) | Lắp ráp SMT (ISO 6-7) |
|---|---|---|
| Hạt ≥0.1µm/m³ | ≤1.000-10.000 | Không yêu cầu |
| Hạt ≥0.5µm/m³ | ≤35-352 | ≤35.200-352.000 |
| Nhiệt độ | 22±0.5°C | 23±2°C |
| Độ ẩm | 45±2% RH | 45-55% RH |
| Rung động | VC-E đến VC-G | — |
| AMC (ppb) | <1 | — |
| ESD | <100V | <1.000V |

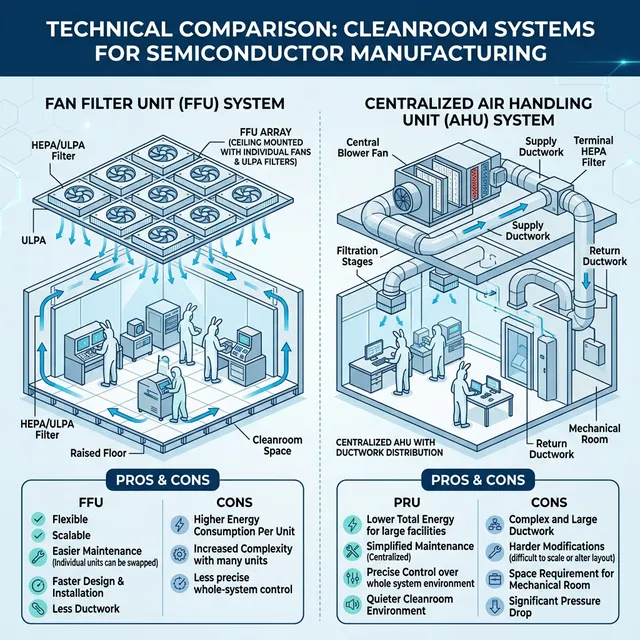

FFU vs Centralized AHU — Lựa Chọn Hệ Thống Cấp Khí
Phòng sạch bán dẫn sử dụng hai cấu hình chính cho hệ thống cấp khí sạch:
FFU (Fan Filter Unit)
Mỗi FFU là một unit độc lập gồm quạt + bộ lọc ULPA, lắp trên trần phòng sạch. Fab bán dẫn thường phủ FFU 60-100% diện tích trần để tạo luồng khí laminar đồng nhất.
- Ưu điểm: Linh hoạt — thêm/bớt FFU dễ dàng khi thay đổi layout. Bảo trì từng unit riêng lẻ. Dự phòng tốt — hỏng 1 FFU không ảnh hưởng toàn bộ phòng.
- Nhược điểm: Tiêu thụ điện cao hơn AHU tập trung 15-20%. Tiếng ồn từ nhiều quạt nhỏ.
Centralized AHU
AHU tập trung cấp khí qua hệ thống ống gió (ductwork) đến các miệng cấp HEPA/ULPA. Phù hợp cho fab có layout cố định.
- Ưu điểm: Tiết kiệm điện năng tổng thể. Ít tiếng ồn trong phòng sạch. Kiểm soát nhiệt độ/độ ẩm chính xác hơn.
- Nhược điểm: Ống gió phức tạp, khó thay đổi layout. Nếu AHU hỏng, toàn bộ vùng mất cấp khí.
Xu hướng hiện đại: Kết hợp MAU + FFU — MAU xử lý khí tươi (lọc sơ, làm lạnh, khử ẩm), FFU tuần hoàn khí trong phòng qua ULPA. Đây là cấu hình phổ biến nhất cho fab bán dẫn hiện nay.
Kiểm Soát AMC (Airborne Molecular Contamination)
AMC là ô nhiễm ở cấp độ phân tử — không thể lọc bằng HEPA/ULPA thông thường. AMC chia thành 4 nhóm chính:
- Acids (MA): HF, HCl, SOx, NOx — ăn mòn bề mặt wafer
- Bases (MB): NH3, amines — gây lỗi trong photoresist (T-topping)
- Condensables (MC): Siloxane, DOP — lắng đọng trên bề mặt quang học
- Dopants (MD): Boron, phosphorus — thay đổi tính chất điện của wafer
Giải pháp lọc AMC: Chemical filter (than hoạt tính tẩm hóa chất) lắp trong hệ thống cấp khí hoặc trong minienvironment. Nồng độ AMC mục tiêu: <1 ppb cho mỗi loại ở fab tiên tiến (≤14nm).
Kiểm Soát Tĩnh Điện (ESD) Trong Phòng Sạch
ESD (Electrostatic Discharge) có thể phá hủy linh kiện điện tử với chỉ vài chục volt. Trong fab bán dẫn, ngưỡng ESD chỉ <100V — thấp hơn nhiều so với ngưỡng con người cảm nhận (~3.500V). Biện pháp kiểm soát toàn diện:
- Sàn dẫn điện (ESD floor): Điện trở bề mặt 10⁵-10⁹ Ω — dẫn điện tĩnh xuống đất
- Áo phòng sạch chống tĩnh điện: Vải dệt sợi carbon hoặc inox, thoát tĩnh điện liên tục
- Vòng tay nối đất (wrist strap): Bắt buộc khi thao tác với wafer và linh kiện nhạy cảm
- Ionizer: Thiết bị trung hòa tĩnh điện bằng ion dương/âm — lắp tại workstation
- Độ ẩm duy trì ≥40% RH: Giảm tích tụ tĩnh điện trên bề mặt
- Bao bì chống tĩnh điện: Túi, hộp ESD cho vận chuyển linh kiện

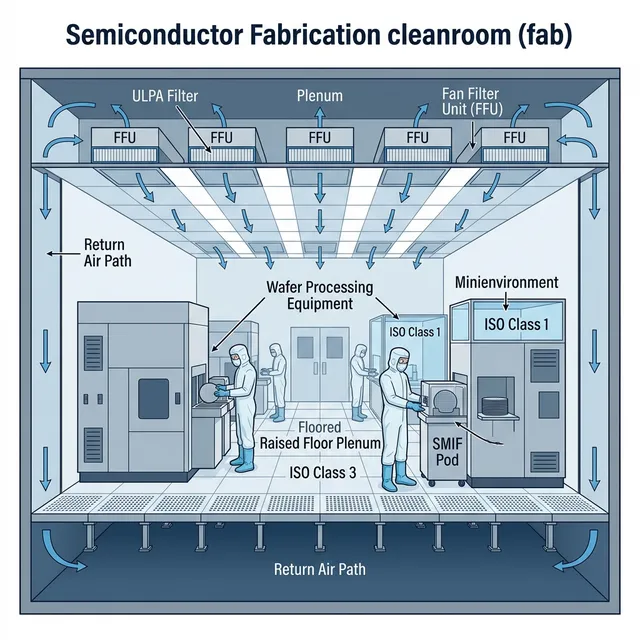

Raised Floor & Return Air Wall
Phòng sạch bán dẫn sử dụng hai cấu hình sàn/tường chính cho đường hồi khí:
Raised Floor (Sàn nâng)
Sàn nâng tạo không gian plenum bên dưới để hồi khí. Khí sạch từ trần (FFU) đi xuống qua vùng sản xuất, mang theo hạt bụi, rồi thoát qua lỗ sàn nâng vào plenum hồi về MAU/RCU. Ưu điểm: luồng khí laminar đồng nhất từ trần đến sàn, dễ đi đường ống/cáp bên dưới. Chiều cao plenum thường 0.6-1.2m.
Return Air Wall (Tường hồi khí)
Khí hồi qua khe hở hoặc lưới tường ở mức thấp, rồi đi qua khoang tường đến AHU/RCU. Phù hợp cho phòng sạch assembly (ISO 6-7) không yêu cầu raised floor.
Xu Hướng Phòng Sạch Bán Dẫn Tại Việt Nam
Việt Nam đang trở thành điểm đến hấp dẫn cho đầu tư bán dẫn với nhiều dự án FDI lớn:
- Samsung: Nhà máy bán dẫn lớn nhất tại Thái Nguyên — phòng sạch ISO 3-5
- Intel: Nhà máy test & packaging tại TP.HCM — phòng sạch ISO 5-7
- Amkor: Nhà máy packaging bán dẫn tại Bắc Ninh — ISO 6-7
- Hana Micron: Nhà máy bán dẫn tại Bắc Giang — packaging và testing
Xu hướng chính: Minienvironment/FOUP — thay vì xây toàn bộ phòng sạch ISO 3, chỉ tạo môi trường siêu sạch (ISO 1-2) xung quanh wafer bằng SMIF pod/FOUP, còn phòng sạch chung chỉ cần ISO 5-6. Giải pháp này giảm 40-60% chi phí năng lượng.
💡 Lưu ý chuyên gia: Với chiến lược phát triển ngành bán dẫn quốc gia, Việt Nam cần xây dựng năng lực thiết kế và thi công phòng sạch siêu sạch nội địa. Hiện tại, hầu hết fab bán dẫn do tổng thầu nước ngoài (M+W, Exyte, Samsung C&T) thiết kế và thi công. Đây là cơ hội lớn cho doanh nghiệp Việt Nam.
