Tư vấn thiết kế phòng sạch là bước quan trọng nhất quyết định sự thành công của dự án phòng sạch. Trong lĩnh vực sản xuất dược phẩm, điện tử, y tế hay nghiên cứu sinh học, phòng sạch (cleanroom) đóng vai trò sống còn trong việc đảm bảo chất lượng sản phẩm. Một phòng sạch được tư vấn và thiết kế đúng cách không chỉ đáp ứng yêu cầu kỹ thuật mà còn giúp doanh nghiệp tiết kiệm 20-40% chi phí vận hành dài hạn so với thiết kế không tối ưu.
Phòng Sạch Là Gì? Khái Niệm Cần Nắm Trước Khi Thiết Kế
Phòng sạch là không gian kín được kiểm soát nghiêm ngặt các thông số môi trường bao gồm:
- Nồng độ hạt bụi trong không khí (đo bằng số hạt/m³) — thông số quyết định cấp sạch
- Nhiệt độ và độ ẩm tương đối — thường 20-24°C và 45-65% RH
- Áp suất chênh lệch giữa các vùng — ngăn ô nhiễm chéo
- Mật độ vi sinh vật — đặc biệt quan trọng trong dược phẩm, y tế
- Luồng không khí (hướng, tốc độ, số lần trao đổi/giờ)
💡 Lưu ý chuyên gia: Ngày nay, khái niệm “phòng sạch” đã mở rộng sang thuật ngữ “Môi trường được kiểm soát” (Controlled Environment) theo ISO 14644-1:2015, bao gồm cả các vùng sạch cục bộ như LAF (Laminar Air Flow) và isolator.
Tại sao cần tư vấn thiết kế chuyên nghiệp?
Việc tư vấn thiết kế phòng sạch bởi chuyên gia giúp doanh nghiệp:
- Tránh thiết kế thừa (over-design): Xây phòng ISO 5 khi chỉ cần ISO 7 gây lãng phí 200-300% chi phí
- Đảm bảo tuân thủ: Đáp ứng đúng yêu cầu của cơ quan quản lý (Cục Quản lý Dược, FDA, EMA)
- Tối ưu vận hành: Giảm chi phí năng lượng HVAC — chiếm 40-60% tổng chi phí vận hành
- Mở rộng linh hoạt: Dự phòng khả năng nâng cấp trong tương lai
Hệ Thống Phân Loại Phòng Sạch Theo ISO 14644-1
Tiêu chuẩn quốc tế ISO 14644-1 là cơ sở chính để phân loại phòng sạch, dựa trên nồng độ hạt bụi tối đa cho phép trong mỗi mét khối không khí.
| Phân loại ISO | Hạt ≥ 0.1µm | Hạt ≥ 0.5µm | Tương đương FS 209E | Ứng dụng phổ biến |
|---|---|---|---|---|
| ISO 1 | 10 | — | — | Nghiên cứu nano |
| ISO 2 | 100 | — | — | Fab bán dẫn tiên tiến |
| ISO 3 | 1.000 | 35 | Class 1 | Sản xuất chip, wafer |
| ISO 4 | 10.000 | 352 | Class 10 | LCD, LED manufacturing |
| ISO 5 | 100.000 | 3.520 | Class 100 | Dược phẩm vô trùng (cấp A) |
| ISO 6 | 1.000.000 | 35.200 | Class 1.000 | Thiết bị y tế, quang học |
| ISO 7 | — | 352.000 | Class 10.000 | Dược phẩm (cấp C), bệnh viện |
| ISO 8 | — | 3.520.000 | Class 100.000 | Đóng gói, vùng phụ trợ |
Giải thích đơn giản: ISO 5 nghiêm ngặt hơn ISO 8 rất nhiều. Một phòng sạch ISO 5 chỉ cho phép tối đa 3.520 hạt (≥0.5µm) trên mỗi m³ — sạch gấp 1.000 lần phòng ISO 8.
Đối chiếu với phân loại GMP EU
Trong ngành dược phẩm GMP, hệ phân loại cấp A-B-C-D được sử dụng song song:
| Cấp GMP EU | Trạng thái nghỉ | Trạng thái hoạt động | Tương đương ISO | Ứng dụng |
|---|---|---|---|---|
| Cấp A | ISO 5 | ISO 5 | Laminar flow | Pha chế, chiết rót vô trùng |
| Cấp B | ISO 5 | ISO 7 | Nền cho cấp A | Môi trường xung quanh vùng A |
| Cấp C | ISO 7 | ISO 8 | Sản xuất vô trùng | Các bước ít quan trọng hơn |
| Cấp D | ISO 8 | — | Vùng phụ trợ | Cân, trộn, đóng gói sơ cấp |
5 Yếu Tố Quan Trọng Khi Tư Vấn Thiết Kế Phòng Sạch
1. Xác định cấp độ sạch phù hợp
Đây là bước đầu tiên và quan trọng nhất trong quá trình tư vấn thiết kế phòng sạch. Cấp sạch quyết định toàn bộ thiết kế HVAC, vật liệu, và chi phí. Cần xem xét:
- Ngành công nghiệp (dược phẩm yêu cầu cao hơn thực phẩm)
- Quy định của cơ quan quản lý (FDA, EMA, Bộ Y tế Việt Nam)
- Yêu cầu từ khách hàng hoặc đối tác xuất khẩu
- Loại sản phẩm được sản xuất và mức độ nhạy cảm với ô nhiễm
💡 Lưu ý chuyên gia: Không nên thiết kế cao hơn mức cần thiết. Chênh lệch chi phí giữa ISO 7 và ISO 5 có thể lên đến 3-5 lần, bao gồm cả vận hành.

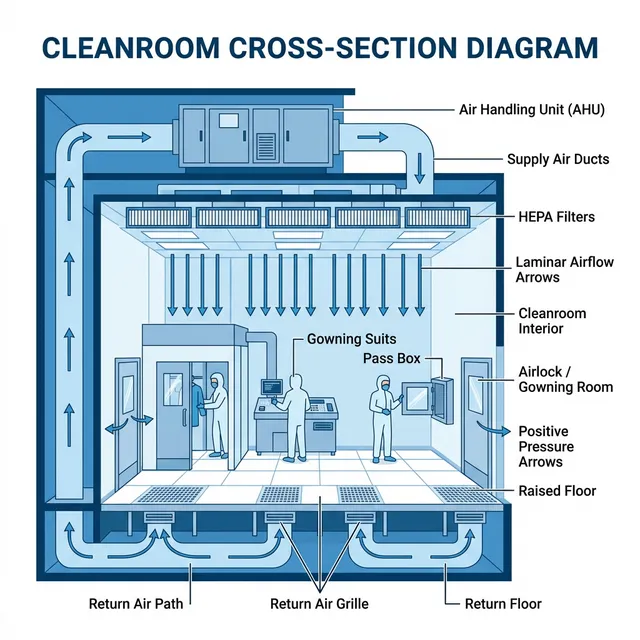

2. Thiết kế luồng không khí và kiểm soát áp suất
Luồng không khí quyết định cách hạt bụi được loại bỏ khỏi phòng:
- Luồng đơn hướng (Unidirectional / Laminar): Không khí di chuyển theo một chiều từ trần xuống sàn. Áp dụng cho ISO 5 trở lên (cấp A-B). Tốc độ gió 0.36-0.54 m/s.
- Luồng hỗn hợp (Non-unidirectional / Turbulent): Không khí hòa trộn và pha loãng ô nhiễm. Phù hợp cho ISO 7-8 (cấp C-D). Chi phí thấp hơn 50-60%.
Chênh áp giữa các vùng thường duy trì 10-15 Pa, tạo gradient áp suất từ vùng sạch nhất ra ngoài.
3. Lựa chọn vật liệu xây dựng
Vật liệu phòng sạch phải đáp ứng các tiêu chí khắt khe:
- Không bám bụi, không sinh hạt — bề mặt nhẵn, không xốp
- Chịu được hóa chất tẩy rửa và khử trùng (IPA, H₂O₂, NaOCl)
- Bề mặt nhẵn, không có khe hở — góc cong (coving) tại mép tường-sàn
- Chống ẩm mốc, chống tĩnh điện (cho phòng sạch điện tử)
4. Hệ thống HVAC — “Trái tim” của phòng sạch
HVAC chiếm 40-60% tổng chi phí đầu tư và 60-70% chi phí vận hành của phòng sạch:
- Duy trì nhiệt độ (thường 20-24°C ± 2°C) quanh năm
- Kiểm soát độ ẩm (thường 45-65% RH)
- Cung cấp không khí đã lọc qua bộ lọc HEPA/ULPA
- Đảm bảo số lần trao đổi gió (ACH) đủ lớn
5. Bố cục mặt bằng và luồng di chuyển

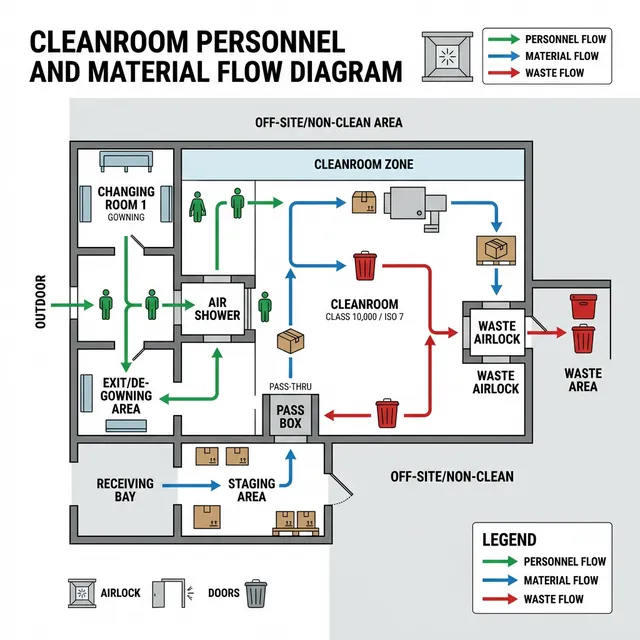

Thiết kế layout phải đảm bảo 3 luồng di chuyển không giao cắt nhau:
- Luồng người: Từ vùng bẩn → phòng thay đồ 1 → air shower → phòng thay đồ 2 → vùng sạch
- Luồng nguyên vật liệu: Kho → vệ sinh bề mặt → pass box / airlock → vùng sạch
- Luồng chất thải: Đường riêng, không giao cắt với luồng sạch

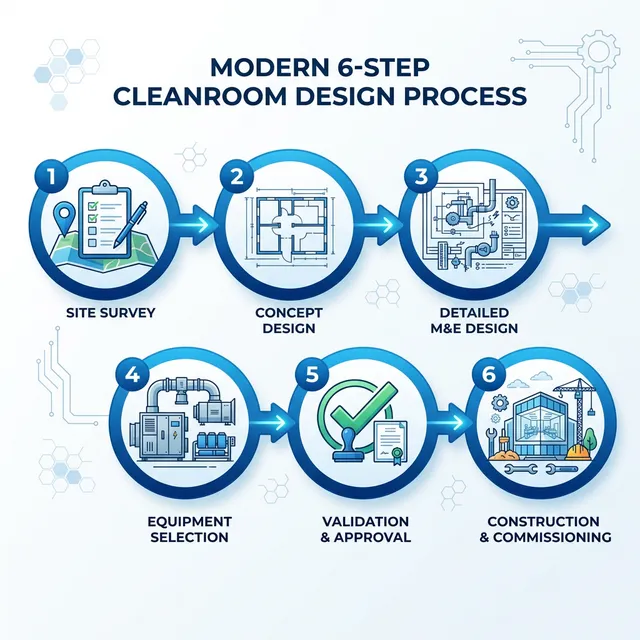

Quy Trình Tư Vấn Thiết Kế Phòng Sạch 6 Bước
Quy trình tư vấn thiết kế phòng sạch chuyên nghiệp bao gồm 6 bước chính, từ khảo sát ban đầu đến bàn giao vận hành:
| Bước | Nội dung | Output | Thời gian |
|---|---|---|---|
| 1 | Khảo sát & phân tích nhu cầu — Mục đích sử dụng, cấp sạch, công suất, mặt bằng | Báo cáo khảo sát | 1-2 tuần |
| 2 | Lập bản vẽ concept — Sơ đồ mặt bằng, phân vùng, luồng di chuyển | Bản vẽ sơ bộ | 2-3 tuần |
| 3 | Thiết kế chi tiết M&E — HVAC, điện, nước, chiếu sáng | Bản vẽ kỹ thuật | 3-4 tuần |
| 4 | Tính toán & lựa chọn thiết bị — AHU, chiller, bộ lọc, BMS | Danh sách thiết bị | 1-2 tuần |
| 5 | Thẩm định & phê duyệt — Review bản vẽ, phê duyệt QA/QC | Hồ sơ phê duyệt | 1-2 tuần |
| 6 | Thi công, kiểm định IQ/OQ/PQ & bàn giao | Báo cáo nghiệm thu | 8-24 tuần |
Chi Phí Thiết Kế & Xây Dựng Phòng Sạch Tham Khảo
Chi phí phòng sạch phụ thuộc nhiều yếu tố: cấp sạch, diện tích, tiêu chuẩn áp dụng, và khu vực địa lý. Dưới đây là mức chi phí tham khảo tại thị trường Việt Nam 2025:
| Cấp sạch | Chi phí xây dựng/m² | Chi phí vận hành/m²/năm | Bao gồm |
|---|---|---|---|
| ISO 8 (Cấp D) | 3-5 triệu VNĐ | 0.5-1 triệu | Panel, HVAC cơ bản, HEPA cuối |
| ISO 7 (Cấp C) | 5-8 triệu VNĐ | 1-2 triệu | HVAC chuyên dụng, BMS, ΔP monitoring |
| ISO 6 | 8-12 triệu VNĐ | 2-3 triệu | ACH cao, lọc HEPA H14, environmental monitoring |
| ISO 5 (Cấp A/B) | 12-20 triệu VNĐ | 3-5 triệu | Laminar flow, ULPA, particle counter online |
| ISO 3-4 (Bán dẫn) | 20-50 triệu VNĐ | 5-10 triệu | FFU, raised floor, AMC control, mini-env |
💡 Lưu ý chuyên gia: Chi phí HVAC thường chiếm 35-45% tổng chi phí xây dựng. Đầu tư vào thiết bị HVAC tiết kiệm năng lượng (VFD, EC fan, heat recovery) sẽ hoàn vốn trong 2-4 năm nhờ giảm chi phí điện.
5 Sai Lầm Thường Gặp Khi Thiết Kế Phòng Sạch
Dựa trên kinh nghiệm tư vấn nhiều dự án, đây là 5 sai lầm phổ biến mà doanh nghiệp thường mắc phải:
- Over-design — Thiết kế cấp sạch cao hơn cần thiết: Nhiều doanh nghiệp xây cả nhà máy theo ISO 7 trong khi chỉ cần ISO 7 cho vùng sản xuất chính và ISO 8 cho vùng phụ trợ. Thiết kế phân vùng đúng giúp tiết kiệm 30-40% chi phí.
- Bỏ qua chi phí vận hành: Chỉ tập trung vào chi phí xây dựng mà quên rằng chi phí năng lượng trong 10 năm có thể gấp 3-5 lần chi phí xây dựng ban đầu.
- Thiếu không gian kỹ thuật: Không dự phòng đủ không gian cho hệ thống HVAC, ống gió, đường ống nước, điện. Dẫn đến phải sửa đổi thiết kế tốn kém.
- Không xem xét luồng di chuyển: Luồng người và vật liệu giao cắt nhau gây ô nhiễm chéo — vi phạm nguyên tắc GMP cơ bản.
- Bỏ qua khả năng mở rộng: Không dự phòng công suất AHU, chiller, điện cho tương lai. Khi cần mở rộng phải thay toàn bộ hệ thống với chi phí rất lớn.
So Sánh Phòng Sạch Modular vs Conventional
Hai phương pháp xây dựng phòng sạch phổ biến nhất hiện nay:
| Tiêu chí | Modular (Lắp ghép) | Conventional (Xây dựng) |
|---|---|---|
| Thời gian thi công | 4-8 tuần | 12-24 tuần |
| Chi phí ban đầu | Thấp hơn 10-20% | Cao hơn |
| Linh hoạt mở rộng | ✅ Dễ tháo lắp, di dời | ❌ Khó thay đổi |
| Cấp sạch tối đa | ISO 6-7 (phổ biến) | ISO 1-5 (mọi cấp) |
| Tuổi thọ | 10-15 năm | 20-30 năm |
| Phù hợp cho | Pilot, R&D, mặt bằng thuê | Nhà máy lâu dài, GMP |
| Tích hợp M&E | Hạn chế | Toàn diện |
💡 Lưu ý chuyên gia: Xu hướng hiện nay là hybrid design — kết hợp cấu trúc conventional cho vùng sản xuất chính (cấp A-B) với modular panel cho các vùng phụ trợ (cấp C-D), giúp tối ưu cả chi phí và hiệu suất.
Checklist Chọn Nhà Thầu Thi Công Phòng Sạch
Khi lựa chọn đơn vị thi công phòng sạch, hãy đánh giá theo các tiêu chí sau:
| Tiêu chí | Yêu cầu tối thiểu | Ghi chú |
|---|---|---|
| Kinh nghiệm | ≥5 dự án cùng ngành | Yêu cầu danh sách tham chiếu |
| Năng lực thiết kế | Đội ngũ kỹ sư HVAC, điện, nước | Kiểm tra chứng chỉ hành nghề |
| Thiết bị đo lường | Particle counter, DOP, anemometer | Phải có giấy hiệu chuẩn |
| Hiểu biết GMP | Am hiểu tiêu chuẩn ngành | Đặc biệt quan trọng cho dược |
| Bảo hành | ≥12 tháng | Bao gồm cả HVAC và panel |
| Hỗ trợ thẩm định | IQ/OQ support | Cung cấp protocol và hồ sơ |
Các Ngành Công Nghiệp Cần Phòng Sạch
Phòng sạch được ứng dụng rộng rãi trong nhiều ngành, mỗi ngành có yêu cầu riêng về cấp sạch và tiêu chuẩn:
- Dược phẩm: Sản xuất thuốc tiêm, viên nén, thuốc vô trùng (GMP WHO/EU) — cấp A-D
- Điện tử & bán dẫn: Sản xuất chip, LCD, LED (ISO 1-5) — yêu cầu nghiêm ngặt nhất
- Y tế: Phòng mổ, phòng ICU, phòng xét nghiệm (ISO 5-7)
- Thực phẩm: Đóng gói vô trùng, sản xuất sữa (ISO 7-8)
- Mỹ phẩm: Nhà máy CGMP ASEAN (ISO 7-8)
- Thiết bị y tế: Lắp ráp, đóng gói theo ISO 13485 (ISO 7-8)
- Nghiên cứu: Phòng thí nghiệm GLP, nuôi cấy tế bào, công nghệ sinh học
