Khái Niệm ACH — Số Lần Trao Đổi Gió
ACH (Air Changes per Hour) là số lần toàn bộ thể tích không khí trong phòng được thay thế bằng khí sạch đã qua lọc HEPA/ULPA trong vòng 1 giờ. Đây là thông số then chốt trong thiết kế hệ thống HVAC phòng sạch, quyết định trực tiếp khả năng đạt và duy trì cấp sạch theo ISO 14644.
ACH càng cao, khí sạch thay thế khí bẩn càng nhanh, nồng độ hạt và vi sinh trong phòng càng thấp. Tuy nhiên, ACH cao đồng nghĩa với chi phí vận hành HVAC lớn — vì vậy việc chọn ACH tối ưu là bài toán cân bằng giữa chất lượng và kinh tế.
Công Thức Tính ACH Chi Tiết
ACH = Q / V
- ACH: Số lần trao đổi gió (lần/giờ)
- Q: Lưu lượng khí cấp sạch (m³/h)
- V: Thể tích phòng (m³) = Dài × Rộng × Cao
Hoặc suy ngược: Q = ACH × V (dùng để xác định lưu lượng AHU cần thiết)
Ví dụ tính toán thực tế
Bài toán: Phòng sạch ISO 7 kích thước 6m × 6m × 3m. ACH yêu cầu: 40 lần/giờ.
- V = 6 × 6 × 3 = 108 m³
- Q = 40 × 108 = 4.320 m³/h
- Quy đổi: 4.320 / 3.600 = 1.2 m³/s
→ Cần AHU có năng suất tối thiểu 4.320 m³/h (chưa tính hao hụt trong ống gió, thường thêm 10-15% dự phòng → khoảng 5.000 m³/h).

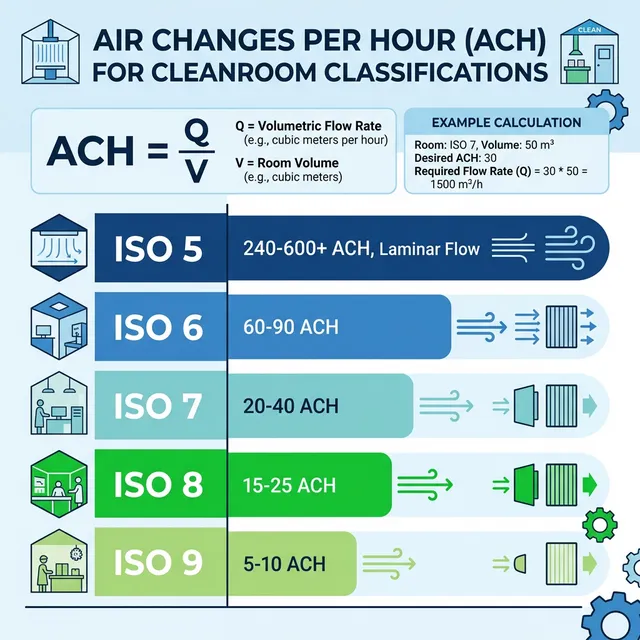

Bảng Tra ACH Mở Rộng (ISO 1-9, GMP A-D)
| Cấp ISO | Cấp GMP | ACH khuyến nghị | Loại dòng khí | Ghi chú |
|---|---|---|---|---|
| ISO 1-3 | — | 360-600+ | Laminar (ULPA) | Fab bán dẫn, nano |
| ISO 4 | — | 240-480 | Laminar (ULPA) | Điện tử tiên tiến |
| ISO 5 | A (laminar) | 240-600+ | Laminar (HEPA H14) | Chiết rót vô trùng |
| ISO 5 | B (background) | 60-90 | Non-unidirectional | Nền xung quanh cấp A |
| ISO 6 | — | 60-90 | Mixed | Lắp ráp điện tử |
| ISO 7 | C | 50-60 | Non-unidirectional | Pha chế dược phẩm |
| ISO 7 | — | 20-40 | Non-unidirectional | Ứng dụng thông thường |
| ISO 8 | D | 15-25 | Non-unidirectional | Đóng gói, kho |
| ISO 9 | — | 5-10 | Non-unidirectional | Phòng kiểm soát cơ bản |
💡 Lưu ý chuyên gia: ISO 14644 KHÔNG quy định ACH cụ thể — chỉ quy định giới hạn hạt. ACH là "best practice" dựa trên kinh nghiệm ngành. Giá trị ACH thực tế cần điều chỉnh theo: số người trong phòng, loại hoạt động, tải nhiệt thiết bị, và mức ô nhiễm nguồn. Hai phòng cùng cấp ISO 7 có thể cần ACH rất khác nhau.

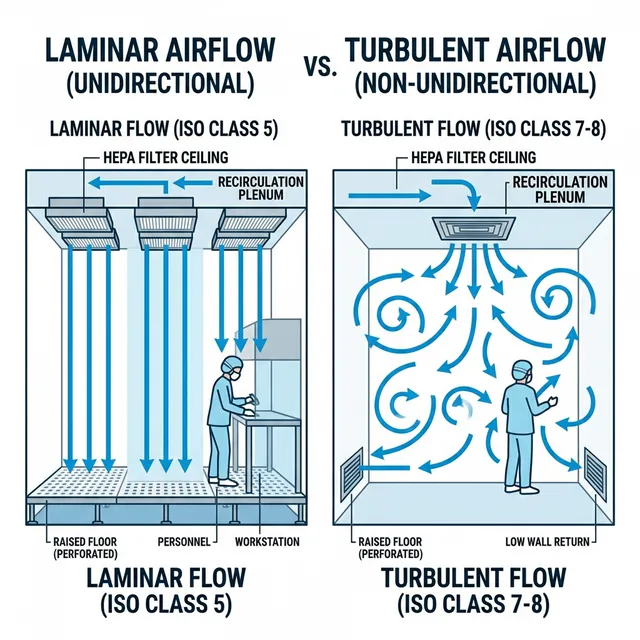

Tính Lưu Lượng Gió Từ ACH
Luồng gió laminar (Unidirectional)
Với luồng khí laminar (cấp A/ISO 5), ACH rất cao (240-600+) nhưng thực tế tính bằng vận tốc gió thay vì ACH: 0.36-0.54 m/s theo GMP EU Annex 1. Cách quy đổi: ACH = (v × diện tích miệng cấp × 3.600) / V.
Luồng gió turbulent (Non-unidirectional)
Với luồng khí turbulent (cấp C-D, ISO 7-8), ACH quyết định tốc độ pha loãng – loại bỏ hạt bụi. Khi tải ô nhiễm tăng (nhiều người, thiết bị nhiệt), cần tăng ACH tương ứng.
Recovery Time — Thời Gian Hồi Phục
Recovery time (clean-up time) là thời gian phòng sạch cần để trở về cấp sạch yêu cầu sau khi kết thúc hoạt động hoặc sau sự cố ô nhiễm. GMP yêu cầu recovery time ≤15-20 phút cho cấp C-D.
Mối quan hệ ACH và recovery time:
| ACH | Thời gian giảm 90% hạt | Thời gian giảm 99% hạt |
|---|---|---|
| 10 | 14 phút | 28 phút |
| 20 | 7 phút | 14 phút |
| 40 | 3.5 phút | 7 phút |
| 60 | 2.3 phút | 4.6 phút |
Công thức: t = -(V/Q) × ln(C₂/C₁) = -(1/ACH) × ln(tỷ lệ giảm) × 60 phút
Đo ACH Thực Tế
Phương pháp đo trực tiếp
- Anemometer (đo vận tốc gió): Đo vận tốc tại từng miệng cấp gió, nhân với diện tích → tổng lưu lượng Q. ACH = Q / V.
- Balometer (flow hood): Thiết bị đo lưu lượng trực tiếp tại miệng cấp/hồi, chính xác hơn anemometer.
Phương pháp đo gián tiếp (tracer gas)
Phun khí đánh dấu (SF₆ hoặc CO₂) vào phòng, đo tốc độ giảm nồng độ. Phương pháp này đo ACH thực tế (effective ACH) — phản ánh chính xác khả năng pha loãng ô nhiễm, kể cả vùng chết (dead zones) nơi khí không tuần hoàn tốt.
Ảnh Hưởng ACH Đến Chi Phí Năng Lượng
HVAC chiếm 40-60% tổng chi phí năng lượng phòng sạch. ACH ảnh hưởng trực tiếp:
- Công suất quạt: Tỷ lệ thuận với ACH. Tăng gấp đôi ACH → tăng gấp đôi công suất quạt
- Làm lạnh/sưởi: Xử lý nhiều khí hơn → tải lạnh/nhiệt tăng
- Thay lọc HEPA: Lưu lượng cao → lọc bẩn nhanh hơn → thay lọc thường xuyên hơn
- Tỷ lệ khí tươi: ACH cao với tỷ lệ khí tươi lớn → chi phí xử lý khí tươi tăng đáng kể
Giải pháp tối ưu: Sử dụng VFD (Variable Frequency Drive) cho AHU — chạy ACH cao trong giờ sản xuất, giảm ACH ngoài giờ (setback mode). Tiết kiệm 20-40% chi phí điện HVAC so với chạy tốc độ cố định.
💡 Lưu ý chuyên gia: Không nên "an toàn" bằng cách thiết kế ACH quá cao. Một phòng sạch ISO 7 với ACH 60 (thay vì 30) sẽ tốn gấp đôi chi phí HVAC mỗi năm — hàng trăm triệu VNĐ — mà chưa chắc cải thiện cấp sạch đáng kể. Hãy tối ưu ACH dựa trên recovery time test thực tế.
