Nguyên Lý Vật Lý Của Chênh Áp
Chênh áp phòng sạch (differential pressure) là sự chênh lệch áp suất giữa phòng sạch và không gian lân cận. Đây là thông số quan trọng nhất trong hệ thống HVAC phòng sạch, được quy định trong ISO 14644 và GMP EU Annex 1. Chênh áp hoạt động dựa trên nguyên lý cơ bản: không khí luôn di chuyển từ vùng áp suất cao đến vùng áp suất thấp.
- Áp suất dương (+): Phòng sạch có áp suất cao hơn bên ngoài → khí sạch "đẩy" ra khi mở cửa → ngăn ô nhiễm xâm nhập. Ứng dụng: sản xuất dược phẩm, thực phẩm, điện tử.
- Áp suất âm (-): Phòng có áp suất thấp hơn bên ngoài → khí bên ngoài "hút" vào → ngăn chất ô nhiễm thoát ra. Ứng dụng: phòng cách ly truyền nhiễm, phòng xử lý hóa chất độc hại, phòng chứa penicillin.
Cơ chế tạo chênh áp
Chênh áp được tạo ra bằng cách cấp lượng khí vào phòng nhiều hơn lượng khí hút ra (cho áp suất dương), hoặc hút ra nhiều hơn cấp vào (cho áp suất âm). Lượng chênh lệch này gọi là excess air hoặc bleed air, sẽ rò rỉ qua khe cửa, ổ khóa, đường ống xuyên tường.
Tính Toán Leak Rate Qua Khe Cửa
Lưu lượng rò rỉ (leak rate) qua khe cửa phụ thuộc vào diện tích khe hở và chênh áp. Công thức gần đúng:
Q = C × A × √(2 × ΔP / ρ)
- Q: Lưu lượng rò rỉ (m³/s)
- C: Hệ số co rút dòng chảy (0.6-0.65 cho khe cửa)
- A: Tổng diện tích khe hở (m²)
- ΔP: Chênh áp (Pa)
- ρ: Mật độ không khí (~1.2 kg/m³)
Ví dụ thực tế: Cửa phòng sạch kích thước 1.2m × 2.1m, khe hở xung quanh cửa rộng 3mm → A = 2 × (1.2 + 2.1) × 0.003 = 0.0198 m². Với ΔP = 15 Pa: Q = 0.65 × 0.0198 × √(2 × 15 / 1.2) = 0.0644 m³/s = 232 m³/h. Đây là lưu lượng khí cấp dư cần thiết chỉ cho một cánh cửa.
💡 Lưu ý chuyên gia: Khi thiết kế chênh áp, phải tính tổng lưu lượng rò rỉ của TẤT CẢ khe hở trong phòng (cửa chính, cửa sổ, ổ khóa, đường ống xuyên tường, nắp đèn). Nhiều dự án thất bại vì chỉ tính leak qua cửa mà quên các nguồn rò rỉ khác.
Cascade Áp Suất — Thiết Kế & Ví Dụ

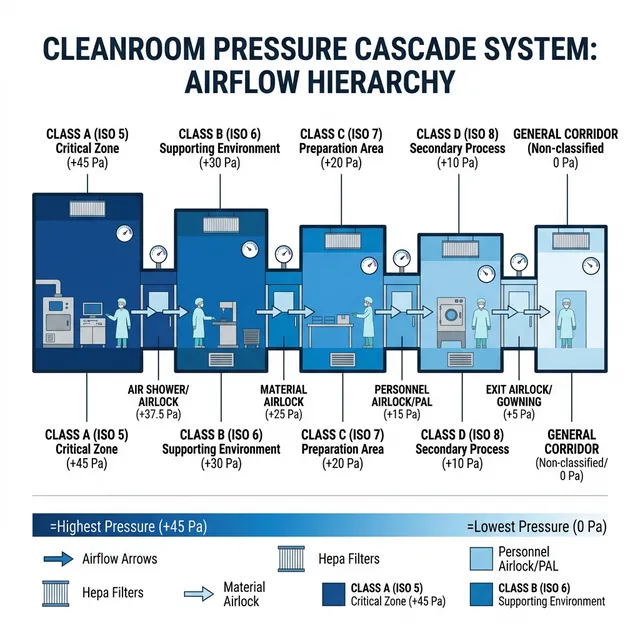

Cascade áp suất là chiến lược thiết kế chênh áp giảm dần từ vùng sạch nhất ra ngoài. Mỗi bước giảm 10-15 Pa:
| Vùng | Áp suất tương đối (Pa) | Chênh áp với vùng kế tiếp |
|---|---|---|
| Cấp A (LAF) | +45 đến +60 | +15 Pa vs Cấp B |
| Cấp B | +30 đến +45 | +15 Pa vs Cấp C |
| Cấp C | +15 đến +30 | +10-15 Pa vs Cấp D |
| Cấp D | +5 đến +15 | +10-15 Pa vs Hành lang |
| Hành lang kỹ thuật | 0 (chuẩn) | — |
Thiết kế cascade cho phòng cách ly
Phòng cách ly truyền nhiễm (bệnh viện) có cascade ngược: Hành lang (+10) → Anteroom (+5) → Phòng cách ly (-2.5). Anteroom đóng vai trò vùng đệm, ngăn không khí ô nhiễm thoát trực tiếp ra hành lang khi mở cửa.
Bảng Giá Trị Chênh Áp Khuyến Nghị
| Vùng | Chênh áp (Pa) | Tiêu chuẩn | Ghi chú |
|---|---|---|---|
| Cấp A ↔ Cấp B | +15 | GMP EU Annex 1 | Quan trọng nhất |
| Cấp B ↔ Cấp C | +10-15 | GMP EU | Tối thiểu 10 Pa |
| Cấp C ↔ Cấp D | +10-15 | GMP EU | Tối thiểu 10 Pa |
| Cấp D ↔ Hành lang | +10-15 | GMP EU | Bước cuối cascade |
| Phòng sạch ↔ Bên ngoài | +15-20 | ISO 14644 | Chênh áp tổng |
| Phòng cách ly ↔ Hành lang | -2.5 đến -8 | ASHRAE 170 | Áp suất âm |
| Airlock ↔ Vùng sạch | +5 | GMP | Bằng hoặc cao hơn vùng thấp |
Hệ Thống Damper Điều Khiển Chênh Áp

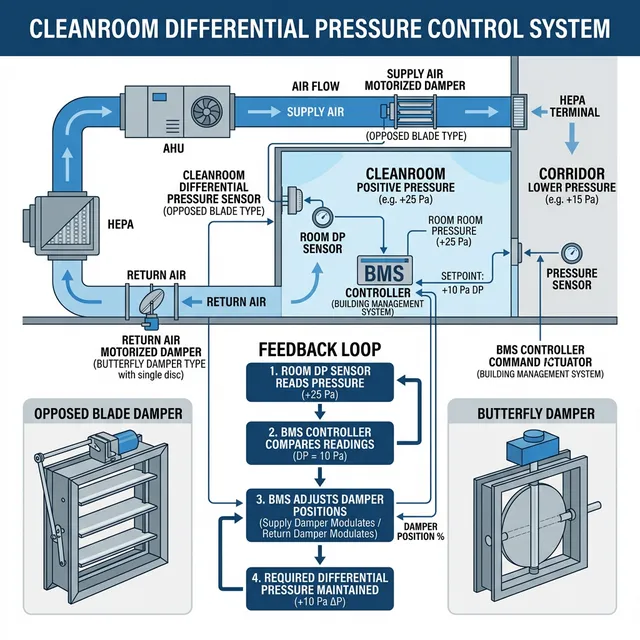

Damper (van gió) là thiết bị điều chỉnh lưu lượng gió trong ống dẫn để kiểm soát chênh áp. Trong phòng sạch, damper được điều khiển tự động bởi BMS (Building Management System):
Các loại damper
- Butterfly damper: Cấu tạo đơn giản, một cánh quay. Phù hợp cho ống gió nhỏ.
- Opposed blade damper: Nhiều cánh quay ngược chiều nhau. Điều khiển lưu lượng chính xác hơn. Phổ biến cho phòng sạch.
- Parallel blade damper: Các cánh quay cùng chiều. Dùng cho bypass hoặc mixing box.
- Pressure-independent VAV (Variable Air Volume): Tự động điều chỉnh theo áp suất — tốt nhất cho phòng sạch nhưng đắt tiền.
Vòng điều khiển chênh áp (control loop)
- Cảm biến áp suất vi sai đo chênh áp thực tế
- BMS so sánh giá trị đo với setpoint
- Nếu sai lệch, BMS gửi tín hiệu đến actuator damper
- Actuator điều chỉnh góc mở damper → thay đổi lưu lượng cấp/hồi
- Chênh áp được điều chỉnh về giá trị mong muốn
Hệ Thống Giám Sát Chênh Áp
- Cảm biến vi sai áp suất: Loại capacitance (Dwyer, Setra, Honeywell) — độ chính xác ±0.25% FS, phạm vi 0-60 Pa hoặc 0-100 Pa
- Hiển thị tại cửa phòng: Đồng hồ analog hoặc LED digital hiển thị chênh áp real-time — nhân viên nhìn trước khi vào phòng
- Tích hợp BMS: Ghi dữ liệu liên tục 24/7, xuất report, cảnh báo qua email/SMS khi mất chênh áp
- Alert/Action levels: Alert level (±20% setpoint) → kiểm tra. Action level (±30% setpoint) → dừng sản xuất, điều tra
- Calibration: Định kỳ 6-12 tháng bằng manometer chuẩn có truy xuất NIST/DKD
Troubleshooting — Xử Lý Sự Cố Chênh Áp
Mất chênh áp khi mở cửa
- Nguyên nhân: Diện tích cửa mở lớn hơn nhiều so với khe hở thiết kế → Lượng khí rò rỉ tăng vọt
- Giải pháp: Hệ thống interlock cửa (chỉ 1 cửa mở tại một thời điểm), airlock (phòng đệm), door closer tự động, BMS tăng cấp gió khi phát hiện cửa mở
Chênh áp dao động liên tục
- Nguyên nhân: Damper hunting (oscillation) do PID tuning không đúng, hoặc ảnh hưởng từ phòng kế bên
- Giải pháp: Hiệu chỉnh PID parameters (giảm gain), kiểm tra interaction giữa các vòng điều khiển, sử dụng pressure-independent VAV
Chênh áp quá cao
- Nguyên nhân: Lọc HEPA bẩn → tăng trở kháng ống hồi → tăng áp phòng. Hoặc cửa gió hồi bị chặn.
- Giải pháp: Kiểm tra ΔP lọc HEPA, vệ sinh/thay lọc. Kiểm tra ống hồi không bị chặn.
💡 Lưu ý chuyên gia: Chênh áp quá cao (>30 Pa) gây khó mở cửa — nhân viên phải dùng lực lớn → mở cửa đột ngột → tạo luồng khí đảo lộn → vi phạm kiểm soát ô nhiễm. Chênh áp tối ưu là 10-15 Pa — đủ ngăn ô nhiễm mà cửa vẫn mở dễ dàng.
