Tổng Quan Về Hệ Thống HVAC Phòng Sạch
Hệ thống HVAC phòng sạch (Heating, Ventilation, and Air Conditioning) là “trái tim” của mọi phòng sạch, chịu trách nhiệm kiểm soát 4 thông số môi trường quan trọng: nhiệt độ, độ ẩm, áp suất và nồng độ hạt bụi. HVAC chiếm 40-60% tổng chi phí đầu tư và 60-70% chi phí vận hành của một phòng sạch.
Một hệ thống HVAC được thiết kế tối ưu không chỉ đảm bảo cấp sạch theo ISO 14644 mà còn giúp tiết kiệm năng lượng đáng kể trong suốt vòng đời 15-20 năm của hệ thống.
Thành Phần Hệ Thống HVAC Phòng Sạch
| Thành phần | Chức năng | Thông số kỹ thuật | Ghi chú |
|---|---|---|---|
| AHU | Xử lý không khí (lọc, làm lạnh, gia nhiệt, tạo ẩm) | 1.000-50.000 CMH | Trung tâm hệ thống |
| Chiller | Sản xuất nước lạnh 7°C cung cấp cho dàn lạnh AHU | 50-500 RT | Air-cooled hoặc water-cooled |
| Ống gió | Phân phối khí sạch từ AHU đến các phòng | Tốc độ ≤8 m/s | Inox hoặc tôn mạ kẽm, cách nhiệt |
| Bộ lọc HEPA | Lọc cuối cùng tại miệng cấp gió (≥99.97%) | H13 hoặc H14 | Chi tiết HEPA/ULPA |
| Damper | Điều chỉnh lưu lượng gió, tạo chênh áp | Motorized, CAV/VAV | Kết nối BMS |
| BMS | Hệ thống quản lý tòa nhà — giám sát và điều khiển | Temperature, RH, ΔP, flow | Tích hợp cảnh báo 24/7 |
| Cooling tower | Giải nhiệt nước condenser (cho chiller water-cooled) | Tùy công suất chiller | Không cần cho air-cooled |
So Sánh 3 Cấu Hình HVAC Phổ Biến
| Cấu hình | Nguyên lý | Ưu điểm | Nhược điểm | Ứng dụng |
|---|---|---|---|---|
| Recirculating AHU | Trộn khí hồi + khí tươi (10-30%), xử lý, cấp vào phòng | Phổ biến, tiết kiệm năng lượng | Không phù hợp phòng có chất độc | Dược, y tế (ISO 7-8) |
| Single-pass (100% khí tươi) | Không tuần hoàn, xả toàn bộ | An toàn nhất, tránh ô nhiễm chéo | Chi phí năng lượng rất cao | BSL-3/4, phòng cách ly, thuốc gây ung thư |
| MAU + RCU | MAU xử lý khí tươi, RCU tuần hoàn tại chỗ | Tiết kiệm 20-40% năng lượng | Phức tạp, chi phí đầu tư cao | Bán dẫn, fab lớn (ISO 3-5) |

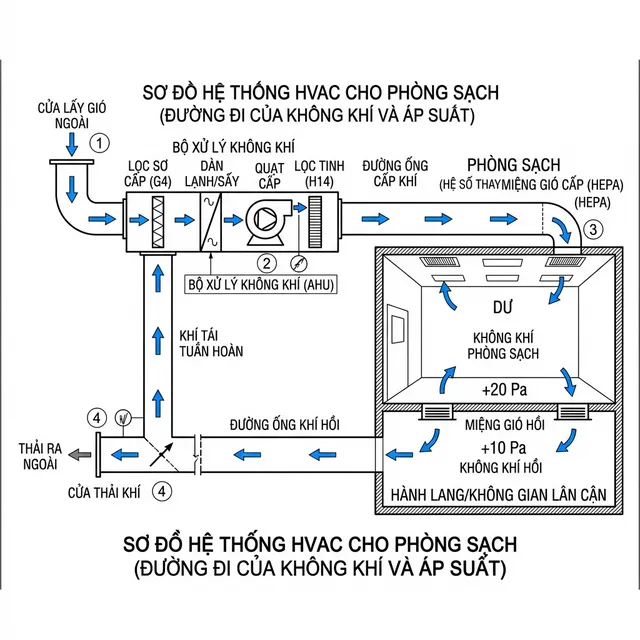

Cấu Tạo Bên Trong AHU Phòng Sạch
Thứ tự xử lý không khí trong AHU phòng sạch, từ đầu vào đến đầu ra:
- Mixing box — Trộn khí hồi với khí tươi theo tỷ lệ thiết kế (10-30% khí tươi)
- Pre-filter G4 — Lọc sơ bụi thô ≥10µm, hiệu suất 80-90%
- Dàn lạnh (Cooling Coil) — Làm lạnh không khí, hạ độ ẩm bằng ngưng tụ
- Dàn nóng (Heating Coil) — Gia nhiệt nếu cần (mùa đông, sau khi khử ẩm)
- Bộ tạo ẩm (Humidifier) — Thêm hơi nước nếu độ ẩm thấp (phun hơi hoặc siêu âm)
- Medium filter F7-F9 — Lọc hạt ≥1µm, hiệu suất 95-99%
- Quạt (Supply Fan) — Đẩy khí vào ống gió, thường dùng EC fan hoặc inverter
💡 Lưu ý chuyên gia: Bộ lọc HEPA KHÔNG nằm trong AHU mà lắp tại miệng cấp gió trên trần phòng sạch. Lý do: nếu lắp trong AHU, ống gió phía sau sẽ gây ô nhiễm lại. Đây là sai lầm thiết kế phổ biến.
Tính Toán Thiết Kế Cơ Bản
Xem thêm cách tính số lần trao đổi gió (ACH) chi tiết.
| Thông số | Công thức | Ví dụ: Phòng ISO 7 (6×6×3m) |
|---|---|---|
| Thể tích phòng (V) | Dài × Rộng × Cao | 6 × 6 × 3 = 108 m³ |
| Lưu lượng gió (Q) | ACH × V (m³/h) | 60 × 108 = 6.480 m³/h |
| Công suất lạnh | Q × 1.2 × ΔT / 3.024 (kW) | Tùy tải nhiệt thực tế, ~20-30 kW |
| Diện tích lọc HEPA | Coverage ≥25% trần cho ISO 7 | 36 × 0.25 = 9 m² (≈25 bộ lọc 610×610) |
| Khí tươi | 10-30% tổng lưu lượng | 648-1.944 m³/h |
Giải Pháp Tiết Kiệm Năng Lượng HVAC
Chi phí năng lượng HVAC chiếm phần lớn chi phí vận hành phòng sạch. Các giải pháp tiết kiệm:
| Giải pháp | Tiết kiệm | Chi phí đầu tư thêm | ROI |
|---|---|---|---|
| VFD (Variable Frequency Drive) | 20-40% năng lượng quạt | Trung bình | 1-2 năm |
| EC Fan | 30-50% so với AC motor | Cao | 2-3 năm |
| Heat recovery | 15-25% năng lượng lạnh | Trung bình | 2-4 năm |
| Setback mode (ngoài giờ) | 30-50% ngoài giờ SX | Thấp (BMS config) | <6 tháng |
| Free cooling (mùa lạnh) | 100% năng lượng lạnh khi T ngoài thấp | Trung bình | 1-2 năm |
| LED cleanroom lights | 40-60% vs fluorescent | Trung bình | 2-3 năm |
💡 Lưu ý chuyên gia: Setback mode là giải pháp “low-hanging fruit” — giảm ACH ngoài giờ sản xuất (ví dụ từ 60 ACH xuống 20 ACH). Nhưng KHÔNG được tắt hoàn toàn AHU — cần duy trì áp suất dương và nhiệt độ/độ ẩm cơ bản 24/7.
Hệ Thống BMS — Building Management System
BMS là “bộ não” giám sát và điều khiển toàn bộ hệ thống HVAC phòng sạch:
- Giám sát real-time: Nhiệt độ, độ ẩm, chênh áp, trạng thái AHU/chiller
- Điều khiển tự động: PID control cho nhiệt độ, CAV/VAV cho lưu lượng gió
- Cảnh báo: Alarm qua email/SMS khi thông số vượt ngưỡng
- Data logging: Ghi dữ liệu liên tục cho audit GMP (21 CFR Part 11)
- Báo cáo: Trend report, energy consumption, maintenance reminder
Kinh Nghiệm Vận Hành & Bảo Trì
Sau khi hoàn thành lắp đặt, hệ thống cần được thẩm định HVAC theo quy trình IQ/OQ/PQ. Quy trình vận hành hàng ngày tuân theo SOP vận hành AHU.
| Hạng mục | Tần suất | Người thực hiện | Ghi chú |
|---|---|---|---|
| Kiểm tra chênh áp phòng | Mỗi ca | Operator | So sánh với spec |
| Kiểm tra chênh áp bộ lọc | Hàng ngày | Kỹ thuật | Cảnh báo >2× ban đầu |
| Vệ sinh pre-filter | Hàng tháng | Kỹ thuật | Giặt hoặc hút bụi |
| Thay pre-filter G4 | 3-6 tháng | Kỹ thuật | Tùy môi trường |
| Thay medium filter F7-F9 | 6-12 tháng | Kỹ thuật | Theo ΔP |
| HEPA integrity test | 12 tháng | QA/Vendor | DOP/PAO test |
| Vệ sinh dàn lạnh | Hàng quý | Kỹ thuật | Chống nấm mốc |
| Calibration cảm biến | 6-12 tháng | Vendor | ΔP, T, RH sensors |
📞 Cần Tư Vấn Thiết Kế HVAC Phòng Sạch?
Đội ngũ kỹ sư HVAC của chúng tôi hỗ trợ từ tính toán thiết kế, lựa chọn thiết bị đến giám sát lắp đặt và thẩm định hệ thống. Liên hệ tư vấn miễn phí →
Câu Hỏi Thường Gặp (FAQ)
Phòng sạch có nhất thiết cần AHU riêng không?
Tùy quy mô và cấp sạch. Phòng sạch ISO 5-7 thường cần AHU chuyên dụng. Phòng ISO 8 có thể dùng AHU chung nhưng phải có lọc cuối HEPA tại miệng cấp gió.
Chi phí vận hành HVAC phòng sạch bao nhiêu?
HVAC chiếm 40-60% tổng chi phí năng lượng của nhà máy phòng sạch. Phòng sạch ISO 5 có thể tiêu tốn 300-500 kWh/m²/năm.
MAU+RCU khác gì AHU truyền thống?
MAU (Make-up Air Unit) xử lý khí tươi bên ngoài, RCU (Recirculating Unit) tuần hoàn khí trong phòng. Ưu điểm: tiết kiệm năng lượng 20-40% so với AHU single-pass.
Khi nào cần dùng chiller water-cooled thay vì air-cooled?
Water-cooled hiệu suất cao hơn 15-25%, phù hợp nhà máy lớn (>200 RT). Air-cooled phù hợp nhà máy nhỏ-vừa, không cần cooling tower, bảo trì đơn giản hơn.
