Tiêu Chuẩn Chiếu Sáng Phòng Sạch
Chiếu sáng phòng sạch phải đạt yêu cầu kỹ thuật theo ISO 14644-4 (thiết kế phòng sạch) và các tiêu chuẩn chiếu sáng chuyên ngành:
- EN 12464-1: Tiêu chuẩn châu Âu về chiếu sáng nơi làm việc — quy định độ rọi, độ chói, CRI (chỉ số hoàn màu) cho từng loại công việc
- IESNA RP-29: Hướng dẫn của Mỹ về chiếu sáng cho phòng sạch — khuyến nghị bổ sung cho cleanroom environment
- GMP EU/WHO: Yêu cầu chiếu sáng "đầy đủ" cho vận hành, kiểm tra và vệ sinh — không quy định lux cụ thể nhưng phải chứng minh đủ sáng

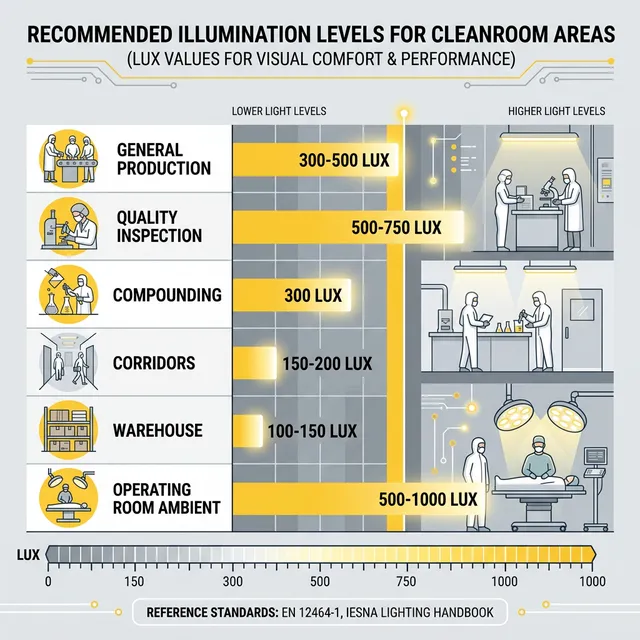

Bảng Lux Khuyến Nghị Theo Khu Vực
| Khu vực | Lux yêu cầu | Tiêu chuẩn | Ghi chú |
|---|---|---|---|
| Sản xuất chung | 300-500 | EN 12464 | Đủ đọc nhãn, vận hành máy |
| Kiểm tra chất lượng (visual) | 500-750 | EN 12464 | Kiểm tra ngoại quan sản phẩm |
| Kiểm tra chi tiết (electronics) | 750-1.000 | IESNA | PCB, linh kiện nhỏ |
| Pha chế, cân | 300-500 | GMP | Đọc cân, nhãn nguyên liệu |
| Đóng gói | 300-500 | EN 12464 | Kiểm tra label, seal |
| Hành lang, gowning | 150-300 | EN 12464 | An toàn di chuyển |
| Kho nguyên liệu | 100-200 | EN 12464 | Đọc nhãn kệ |
| Phòng mổ (ambient) | 500-1.000 | EN 12464 | Không tính đèn mổ surgical |

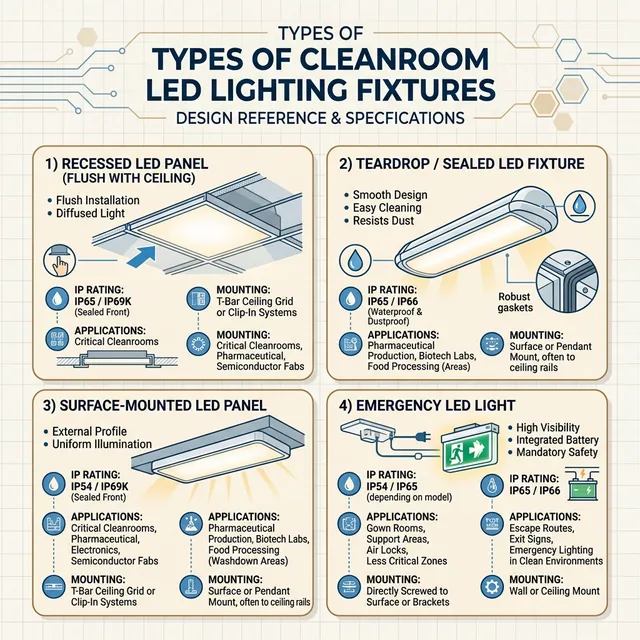

Đèn LED Cleanroom — Các Loại Phổ Biến
| Loại đèn | Cách lắp | IP rating | Đặc điểm | Ứng dụng |
|---|---|---|---|---|
| LED panel chìm trần | Gắn flush vào trần T-grid | IP54 | Mặt phẳng, dễ vệ sinh, phổ biến nhất | ISO 7-8 thông thường |
| Teardrop (sealed) | Gắn chìm hoặc nổi | IP65 | Kín hoàn toàn, chống nước, hơi hóa chất | Phòng ẩm, thực phẩm |
| Surface-mounted panel | Gắn nổi trên trần | IP44-54 | Lắp nhanh, phù hợp cải tạo | ISO 8, nâng cấp |
| Emergency LED | Gắn kết hợp hoặc riêng | IP54 | Battery backup 90 phút | Tất cả phòng sạch |
| UV-C germicidal | Gắn trần hoặc ống gió | — | 254nm, sát trùng | Bổ trợ, khi không có người |
IP Rating — Chỉ Số Bảo Vệ
IP (Ingress Protection) rating quyết định đèn phù hợp với loại phòng sạch:
- IP20: Không bảo vệ nước — KHÔNG phù hợp phòng sạch
- IP44: Chống bụi hạn chế, chống nước tạt — tối thiểu cho ISO 8
- IP54: Chống bụi hoàn toàn, chống nước tạt — phổ biến cho ISO 7-8
- IP65: Kín bụi hoàn toàn, chống nước phun — cho phòng ẩm, rửa sàn, thực phẩm
- IP67: Chịu ngâm nước tạm thời — cho phòng sạch đặc biệt, phòng mổ
Thiết Kế Chiếu Sáng — Nguyên Tắc
- Ánh sáng đều (uniformity): Tỷ lệ uniformity ≥0.7 (lux min / lux trung bình). Tránh vùng tối gây khó kiểm tra sản phẩm.
- Không bóng đổ: Bố trí đèn đối xứng, tránh đặt đèn tập trung một vùng. Dùng đèn panel phân bố ánh sáng mềm thay vì spotlight.
- Không chói (glare): UGR (Unified Glare Rating) ≤ 19 cho sản xuất, ≤ 16 cho kiểm tra chi tiết. Chọn đèn có tấm diffuser opal.
- CRI (Color Rendering Index): ≥80 cho sản xuất chung, ≥90 cho kiểm tra ngoại quan (phân biệt màu sắc sản phẩm).
- Nhiệt độ màu: 4000K (neutral white) cho đa số phòng sạch. 5000K (cool white) cho kiểm tra. Tránh 3000K (warm) gây khó phân biệt bất thường.
Đèn UV-C — Sát Trùng Bổ Trợ
Đèn UV-C (bước sóng 254nm) sát trùng bề mặt và không khí bằng cách phá hủy DNA vi sinh vật:
- Ứng dụng: Sát trùng phòng sạch sau vệ sinh, sát trùng bề mặt thiết bị, sát trùng không khí qua ống gió (upper air UV)
- Hạn chế: KHÔNG DÙNG khi có người — UV-C gây tổn thương da và mắt. Phải có interlock tự tắt khi cửa mở, timer tự động, và biển cảnh báo.
- Liều UV: Diệt 99.9% vi khuẩn cần 20-40 mJ/cm². Thời gian phơi tùy khoảng cách và công suất đèn.
- UV trong ống gió: Lắp đèn UV-C trong AHU (sau bộ lọc, trước miệng cấp) — an toàn cho người vì UV không thoát ra phòng.
Hiệu Quả Năng Lượng — LED vs Fluorescent
| Tiêu chí | LED | Fluorescent T5/T8 |
|---|---|---|
| Hiệu suất | 120-160 lm/W | 80-100 lm/W |
| Tuổi thọ | 50.000-70.000 giờ | 15.000-25.000 giờ |
| Khởi động | Tức thì | 1-3 giây |
| Mercury | Không | Có (nguy hiểm nếu vỡ) |
| Nhiệt lượng | Thấp | Trung bình (ảnh hưởng HVAC) |
| Dimming | Dễ dàng (0-10V, DALI) | Khó, cần ballast đặc biệt |
| Chi phí vận hành | Tiết kiệm 40-60% | Cao hơn |
Lưu ý chuyên gia: Chuyển đổi toàn bộ từ fluorescent sang LED trong phòng sạch 500m² có thể tiết kiệm 2-4 triệu VNĐ/tháng tiền điện, và giảm tải lạnh HVAC (LED tỏa nhiệt ít hơn). ROI thường đạt trong 12-18 tháng. Ưu tiên đèn có driver lắp ngoài trần (dễ bảo trì, không mở trần phòng sạch).
Bạn cần tư vấn thiết kế hệ thống chiếu sáng phòng sạch?
Nhận tư vấn miễn phí ngay →
Sản phẩm và dịch vụ liên quan
- Panel và cửa phòng sạchVách, trần, cửa dạng sandwich: lõi EPS, PU, rockwool, glasswool; bề mặt thép sơn tĩnh điện hoặc inox.
- AHU phòng sạch (HVAC)Cụm xử lý không khí nhiều tầng lọc, giải nhiệt, điều ẩm; cấu hình theo lưu lượng và cấp sạch.
- FFU, BFU phòng sạchKhối quạt lọc 2x4 ft, 2x2 ft: lọc H13/H14, motor AC hoặc EC, vỏ thép sơn tĩnh điện hoặc inox.
Câu Hỏi Thường Gặp (FAQ)
Phòng sạch cần bao nhiêu lux?
Sản xuất: 300-500 lux. Kiểm tra chất lượng: 500-750 lux. Phòng mổ (trần): 500-1.000 lux (không tính đèn mổ). Hành lang: 150-200 lux. Theo EN 12464-1 và IESNA RP-29.
Đèn phòng sạch khác đèn thường thế nào?
Đèn cleanroom có: vỏ IP54-IP65 kín bụi/nước, mặt phẳng flush/teardrop dễ vệ sinh, gắn chìm không khe hở, gasket silicon kín, CRI ≥80. Không dùng đèn có khe tích bụi.
Ánh sáng UV có dùng trong phòng sạch không?
UV-C (254nm) dùng sát trùng bề mặt và không khí khi KHÔNG CÓ NGƯỜI. Bổ trợ HEPA, không thay thế. Phải tắt UV khi có người. Cần timer tự động + interlock an toàn.
