Tổng Quan Về Thi Công Phòng Sạch
Thi công phòng sạch là quá trình xây dựng không gian kiểm soát ô nhiễm hạt bụi và vi sinh theo tiêu chuẩn ISO 14644 và GMP. Khác biệt cơ bản so với xây dựng thông thường là mọi chi tiết — từ vật liệu đến phương pháp lắp đặt — đều phải đảm bảo tính kín khít, không phát sinh hạt bụi, dễ vệ sinh và chịu được hóa chất tẩy rửa.
Quy trình thi công phòng sạch bao gồm 8 bước chính, bắt đầu từ giai đoạn thiết kế và kết thúc bằng thẩm định IQ/OQ/PQ. Thời gian thi công phụ thuộc vào quy mô và cấp sạch yêu cầu, dao động từ 4 tuần (phòng nhỏ ISO 8) đến 6 tháng (nhà máy lớn ISO 5).
💡 Lưu ý chuyên gia: Chi phí sửa chữa sai sót trong thi công phòng sạch thường gấp 5-10 lần chi phí làm đúng ngay từ đầu. Đầu tư vào QC checkpoints tại mỗi bước sẽ tiết kiệm đáng kể thời gian và ngân sách.

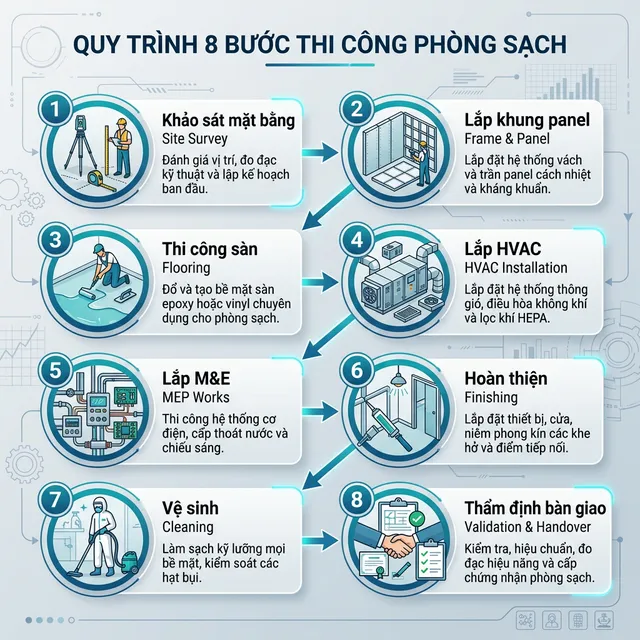

8 Bước Thi Công Phòng Sạch Chi Tiết
Bước 1: Khảo Sát Và Chuẩn Bị Mặt Bằng
Khảo sát mặt bằng là bước nền tảng quyết định 60% thành công của dự án. Đội ngũ kỹ sư cần đánh giá toàn diện hiện trạng:
- Kết cấu và khả năng chịu tải: Sàn phải chịu được tải trọng thiết bị sản xuất (thường 500-1.000 kg/m²) cộng với hệ thống HVAC treo trần
- Cao độ trần: Tối thiểu 2,7m thông thủy cho phòng sạch sau khi lắp trần giả và hệ thống ống gió. Khoảng trần kỹ thuật cần thêm 1,0-1,5m
- San nền và chống thấm: Sàn phải phẳng (độ phẳng ≤3mm/2m), chống thấm bằng membrane hoặc epoxy lót, xử lý co ngót bê tông
- Kẻ grid: Đánh dấu vị trí panel tường, cửa, pass box, return air theo bản vẽ layout
- Nguồn cấp: Kiểm tra điện 3 pha (đủ cho AHU), nguồn nước, đường ống thoát, điểm kết nối BMS
Bước 2: Lắp Đặt Khung Và Panel Tường Trần
Panel phòng sạch là hệ thống khung nhôm kết hợp panel sandwich (EPS, PU, hoặc Rock Wool) tạo thành vỏ bao quanh phòng sạch:
- Lắp khung nhôm: Khung chữ C hoặc chữ U, cố định bằng anchor bolt vào sàn và tường gốc. Sai số thẳng đứng ≤2mm/m
- Lắp panel tường: Panel sandwich dày 50-100mm, mật độ ≥40 kg/m³ (PU) hoặc ≥100 kg/m³ (Rock Wool cho vùng PCCC). Mạch nối panel seal silicone GMP-grade
- Lắp panel trần: Trần T-grid hoặc panel liền, chịu tải treo đèn, diffuser, HEPA. Tải trọng trần ≥30 kg/m²
- Airlock và cửa: Cửa phòng sạch có interlocking, closer tự động, seal cao su kép. Air shower và pass box lắp đặt theo vị trí thiết kế
Bước 3: Thi Công Sàn Epoxy/PVC
Sàn phòng sạch yêu cầu bề mặt liền mạch, không kẽ hở, chống tĩnh điện (ESD) cho ngành điện tử:
- Epoxy tự san phẳng: 2-3mm dày, phổ biến cho dược phẩm và thực phẩm. Chống hóa chất, dễ vệ sinh
- PVC cuộn (Vinyl): 2-3mm, hàn nóng mạch nối, phổ biến cho phòng sạch cấp cao (ISO 5-6). Cove base nối tường-sàn cong R≥25mm
- ESD flooring: Điện trở bề mặt 10⁶-10⁹ Ω, bắt buộc cho phòng sạch bán dẫn
Bước 4: Lắp Đặt Hệ Thống HVAC
Hệ thống HVAC chiếm 40-50% giá trị dự án và quyết định trực tiếp cấp sạch của phòng:
- AHU (Air Handling Unit): Lắp đặt AHU tại phòng kỹ thuật, kết nối ống gió chính. Rung động AHU ≤3mm/s
- Ống gió: Tôn mạ kẽm hoặc inox 304 cho dược phẩm. Leak test toàn bộ đường ống (≤1% tổng lưu lượng theo SMACNA Class A)
- Damper và điều khiển: Volume damper tại mỗi nhánh, fire damper tại vách ngăn cháy, FMCD tại HEPA terminal
- Diffuser và return air: HEPA box kết hợp diffuser cho supply, return air grille đặt thấp (sát sàn 200-300mm) tạo luồng khí unidirectional hoặc turbulent
Bước 5: Lắp Đặt M&E (Điện, Nước, Khí)
Hệ thống cơ điện (MEP) phải đi ngầm hoặc trên trần kỹ thuật, không để lộ dây dẫn trong phòng sạch:
- Điện: Ống luồn dây kín, ổ cắm flush-mount, đèn LED panel âm trần (≥500 lux cho sản xuất, ≥300 lux cho kho). Hệ thống UPS cho thiết bị quan trọng
- Nước: Đường ống PW/WFI bằng inox 316L, hàn orbital, slope ≥1% để tự thoát. Không dead legs
- Khí nén, khí đặc biệt: Ống đồng hoặc inox, lắp point-of-use filter. Khí nitơ, CO₂ theo yêu cầu sản xuất
- BMS: Cảm biến nhiệt độ, độ ẩm, chênh áp tại mỗi phòng. Kết nối hệ thống giám sát chênh áp liên tục
Bước 6: Hoàn Thiện Chi Tiết
Giai đoạn hoàn thiện quyết định chất lượng cuối cùng của phòng sạch:
- Seal khe hở: Silicone GMP-grade tất cả mạch nối panel-panel, panel-sàn, panel-trần. Không chấp nhận khe hở >0.5mm
- Cửa và phụ kiện: Lắp closer, interlocking, đèn báo trạng thái cửa. Handle flush-mount không tạo kẽ chết
- Đèn LED: Đèn panel hoặc đèn cleanroom chuyên dụng, IP65, gắn flush với trần
- Pass box, air shower: Kết nối điện, interlock, test vận hành sơ bộ
Bước 7: Vệ Sinh Công Nghiệp
Vệ sinh phòng sạch sau thi công là bước quan trọng thường bị đánh giá thấp:
- Lần 1 — Vệ sinh thô: Hút bụi công nghiệp (HEPA vacuum), lau toàn bộ bề mặt bằng IPA 70%. Loại bỏ tất cả vật liệu thi công còn sót
- Lần 2 — Vệ sinh tinh: Lau bằng wipe không xơ (lint-free), dung dịch vệ sinh phòng sạch. Kiểm tra mọi góc khuất, bên trong ống gió
- Lần 3 — Vệ sinh nghiệm thu: Chạy HVAC 72h liên tục, đo particle count. Phòng phải đạt cấp sạch at-rest trước khi chuyển sang thẩm định
Bước 8: Thẩm Định Và Bàn Giao
Bước cuối cùng nhưng quan trọng nhất — thẩm định IQ/OQ/PQ chứng minh phòng sạch đạt thiết kế:
- IQ (Installation Qualification): Xác nhận lắp đặt đúng bản vẽ, thiết bị đúng spec
- OQ (Operational Qualification): Test chênh áp, ACH, HEPA integrity, particle count at-rest
- PQ (Performance Qualification): Đo particle count operational, vi sinh, recovery test
- FAT/SAT: Nghiệm thu tại nhà máy (Factory) và tại hiện trường (Site)
- Bàn giao: Chuyển giao hồ sơ hoàn công, as-built drawing, O&M manual, training cho đội vận hành
Timeline Thi Công Theo Quy Mô

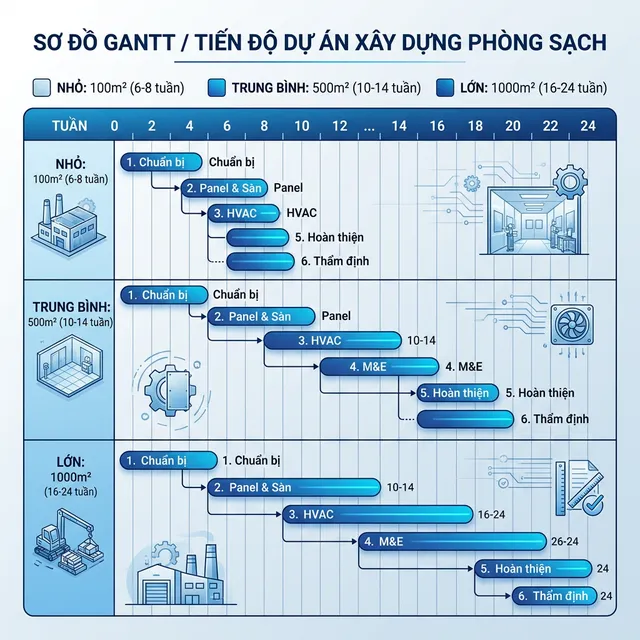

Thời gian thi công phụ thuộc vào diện tích, cấp sạch và mức độ phức tạp của hệ thống:
| Quy mô | Diện tích | Thời gian thi công | Thẩm định | Tổng |
|---|---|---|---|---|
| Nhỏ | <100m² | 4-6 tuần | 1-2 tuần | 5-8 tuần |
| Trung bình | 100-500m² | 8-12 tuần | 2-3 tuần | 10-15 tuần |
| Lớn | 500-2.000m² | 16-20 tuần | 3-4 tuần | 19-24 tuần |
| Rất lớn | >2.000m² | 20-36 tuần | 4-6 tuần | 24-42 tuần |
Timeline trên áp dụng cho phòng sạch modular (panel sandwich). Phòng sạch xây gạch truyền thống thường tốn thêm 30-50% thời gian.
QC Checkpoints — Kiểm Tra Chất Lượng Trong Thi Công
Quản lý chất lượng thi công (QC) cần được thực hiện tại mỗi giai đoạn, không chờ đến nghiệm thu cuối:
| Giai đoạn | QC Checkpoint | Tiêu chí Pass/Fail |
|---|---|---|
| Panel tường | Độ thẳng đứng, mạch nối | Sai số ≤2mm/m, không khe hở >0.5mm |
| Panel trần | Độ phẳng, tải trọng | Chịu ≥30 kg/m², không võng |
| Sàn epoxy | Độ dày, độ bám dính | ≥2mm, pull-off test ≥1.5 MPa |
| Ống gió | Leak test | ≤1% tổng lưu lượng (SMACNA A) |
| HEPA | DOP/PAO test | Leak <0.01% upstream concentration |
| Chênh áp | Đo differential pressure | 10-15 Pa giữa các vùng sạch |
| Seal | Kiểm tra kín khít | Smoke test không lọt khói |
Sai Lầm Thường Gặp Khi Thi Công Phòng Sạch
Dựa trên kinh nghiệm thực tế, những sai lầm phổ biến nhất trong thi công phòng sạch bao gồm:
- Không test ống gió trước lắp HEPA: Ống gió bị rò rỉ khiến HEPA không đạt hiệu suất, phải tháo ra kiểm tra lại — tốn thời gian và chi phí
- Seal khe hở không kỹ: Bụi và vi sinh xâm nhập qua mạch nối panel, góc tường-sàn, xuyên tường ống điện. Phải seal 100% bằng silicone GMP-grade
- Bỏ qua cove base: Góc vuông tường-sàn tạo kẽ chết, tích tụ bụi và không thể vệ sinh. Bắt buộc cove base cong R≥25mm
- Đi dây hở trong phòng sạch: Dây điện, ống nước phải đi ngầm hoặc trên trần kỹ thuật. Tuyệt đối không để lộ trong vùng sạch
- Không kiểm soát nhà thầu phụ: Nhà thầu MEP không hiểu yêu cầu phòng sạch, cắt panel để đi ống tạo khe hở. Cần training nhà thầu phụ trước khi vào thi công
- Vệ sinh không đầy đủ: Chỉ vệ sinh 1 lần rồi thẩm định — phòng không đạt particle count. Phải vệ sinh tối thiểu 3 lần và chạy HVAC 72h trước khi đo
An Toàn Lao Động Trên Công Trình Phòng Sạch
Thi công phòng sạch có những rủi ro đặc thù cần được quản lý chặt chẽ:
- Làm việc trên cao: Lắp panel trần, ống gió ở độ cao 3-5m. Bắt buộc giàn giáo tiêu chuẩn, dây bảo hộ, lưới chống rơi
- Hóa chất: Epoxy, IPA, dung môi sử dụng trong thi công sàn và vệ sinh. PPE bao gồm găng tay chống hóa chất, kính bảo hộ, khẩu trang than hoạt tính
- Hàn và cắt: Hàn ống gió, cắt panel tạo tia lửa trong không gian kín. Giấy phép hot work, bình chữa cháy tại chỗ, loại bỏ vật liệu dễ cháy
- Kiểm soát công nhân: Số người làm việc đồng thời trong phòng sạch cần giới hạn. Mỗi người phát sinh 100.000-1.000.000 hạt bụi/phút khi di chuyển
💡 Lưu ý chuyên gia: Chọn đơn vị thi công có kinh nghiệm phòng sạch là yếu tố then chốt. Đơn vị thi công xây dựng thông thường sẽ gặp rất nhiều vấn đề khi áp dụng yêu cầu phòng sạch — từ seal khe hở đến kiểm soát bụi trong quá trình thi công.
