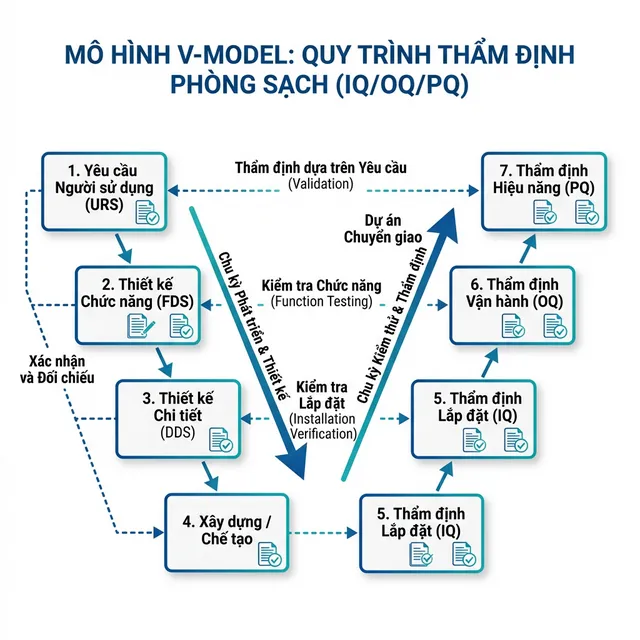

V-Model Validation Lifecycle
Thẩm định phòng sạch tuân theo mô hình V-Model (Verification & Validation Model), trong đó mỗi giai đoạn thiết kế tương ứng với một giai đoạn thẩm định. Đây là phương pháp tiêu chuẩn được GMP WHO và EU Annex 1 khuyến nghị.
V-Model bắt đầu từ URS (User Requirement Specification) ở đỉnh trái, đi xuống qua FDS (Functional Design Specification), DDS (Detailed Design Specification) đến giai đoạn thi công ở đáy. Từ đáy đi lên bên phải là IQ → OQ → PQ, mỗi bước xác nhận rằng hệ thống đáp ứng yêu cầu tương ứng.
💡 Lưu ý chuyên gia: Trước IQ/OQ/PQ, cần có Validation Master Plan (VMP) — tài liệu tổng thể mô tả chiến lược thẩm định, phạm vi, vai trò trách nhiệm, và tiêu chí chấp nhận. VMP phải được phê duyệt bởi QA Head trước khi bắt đầu.
IQ — Installation Qualification (Thẩm Định Lắp Đặt)
IQ xác nhận rằng tất cả hệ thống và thiết bị được lắp đặt đúng theo thiết kế, bản vẽ kỹ thuật và thông số kỹ thuật đã phê duyệt. Đây là bước đầu tiên sau khi thi công hoàn thành.
Checklist IQ Chi Tiết (20+ Items)
| STT | Hạng mục kiểm tra | Phương pháp | Tiêu chí Pass |
|---|---|---|---|
| 1 | Bản vẽ as-built vs bản vẽ thiết kế | So sánh trực tiếp | Khớp 100%, deviation được phê duyệt |
| 2 | Model/Serial AHU | Kiểm tra nameplate | Khớp với PO và spec sheet |
| 3 | Công suất AHU (kW, CFM) | Kiểm tra nameplate | Đúng spec ±5% |
| 4 | Panel tường/trần | Đo chiều dày, kiểm tra CoC | Đúng loại, đúng dày, CoC hợp lệ |
| 5 | Sàn epoxy/PVC | Đo chiều dày, pull-off test | ≥2mm, bám dính ≥1.5 MPa |
| 6 | HEPA filter | Kiểm tra loại, kích thước, CoC | Đúng hiệu suất (H14/U15), đúng kích thước |
| 7 | Ống gió — vật liệu, kích thước | Kiểm tra vật liệu, đo kích thước | Đúng spec (tôn mạ kẽm/inox 304) |
| 8 | Ống gió — leak test | Áp suất dương + đo rò rỉ | ≤1% tổng lưu lượng |
| 9 | Damper (volume, fire, FMCD) | Vận hành thử | Đóng/mở đúng, fire damper đóng khi báo cháy |
| 10 | Đường ống nước PW/WFI | Kiểm tra vật liệu, hàn orbital | Inox 316L, hàn đạt (borescope kiểm tra) |
| 11 | Cảm biến nhiệt độ/độ ẩm | So sánh với thiết bị chuẩn | Sai số ≤±0.5°C, ≤±3% RH |
| 12 | Cảm biến chênh áp | So sánh với manometer chuẩn | Sai số ≤±1 Pa |
| 13 | Hệ thống BMS | Kiểm tra kết nối, hiển thị | Tất cả sensor online, data logging hoạt động |
| 14 | Cửa phòng sạch + interlocking | Test interlocking | Không mở đồng thời 2 cửa airlock |
| 15 | Air shower / Pass box | Test vận hành | Cycle đúng thời gian, interlock hoạt động |
| 16 | Hệ thống chiếu sáng | Đo lux | ≥500 lux (sản xuất), ≥300 lux (kho) |
| 17 | Ổ cắm điện, switch | Kiểm tra flush-mount, IP rating | Flush-mount, IP54+, đúng vị trí |
| 18 | Certification/Calibration thiết bị đo | Kiểm tra chứng chỉ | Còn hạn hiệu chuẩn, traceability to NIST |
OQ — Operational Qualification (Thẩm Định Vận Hành)
OQ xác nhận rằng hệ thống vận hành đúng trong điều kiện at-rest (phòng sạch hoạt động nhưng không có sản xuất, không có người). Đây là giai đoạn kiểm tra các thông số quan trọng nhất.
Danh Sách Test OQ Chi Tiết
| Test | Phương pháp | Tiêu chí Pass | Tham chiếu |
|---|---|---|---|
| Chênh áp | Đo bằng manometer tại tất cả cặp phòng liền kề | 10-15 Pa (sạch → kém sạch) | ISO 14644-4 |
| ACH | Đo vận tốc gió tại diffuser + tính ACH | Đạt giá trị thiết kế ±10% | ISO 14644-4 |
| Airflow velocity | Anemometer traverse tại HEPA face | 0.36-0.54 m/s (unidirectional) | ISO 14644-3 |
| HEPA integrity | DOP/PAO aerosol challenge + scan | Leak <0.01% upstream concentration | ISO 14644-3 |
| Particle count at-rest | Đếm hạt theo ISO 14644-1 sampling plan | Đạt cấp ISO thiết kế (at-rest) | ISO 14644-1 |
| Temp/RH mapping | Data logger 15+ điểm, 72h liên tục | 20-24°C ±2°C, 45-65% RH | WHO TRS 961 |
| Ánh sáng | Đo lux tại bề mặt làm việc | ≥500 lux (sản xuất) | ISO 14644-4 |
| Tiếng ồn | Đo dB(A) tại vị trí làm việc | ≤65 dB(A) | ISO 14644-4 |
| Recovery test | Tạo ô nhiễm → đo thời gian phục hồi | <20 phút cho recovery ratio 100:1 | ISO 14644-3 |
PQ — Performance Qualification (Thẩm Định Hiệu Suất)
PQ xác nhận hiệu suất phòng sạch trong điều kiện operational — có người làm việc, thiết bị chạy, vật liệu di chuyển. PQ phải thực hiện tối thiểu 3 ca sản xuất liên tiếp.
- Particle count operational: Đếm hạt khi có người và thiết bị vận hành. Kết quả phải đạt cấp sạch in-operation theo ISO 14644-1
- Giám sát vi sinh: Settle plates, active air sampling, contact plates, finger dab test (cho cấp A-B). Giới hạn theo GMP Annex 1: Grade A <1 CFU, Grade B <5 CFU, Grade C <25 CFU, Grade D <50 CFU
- Recovery test under load: Đo thời gian phòng phục hồi về cấp sạch sau khi hoạt động sản xuất tạo ô nhiễm đột biến
- Smoke study (airflow visualization): Dùng khói để kiểm tra hướng luồng gió, xác nhận không có vùng chết (dead zone) hoặc luồng gió ngược
- 3 ca liên tiếp: Tất cả test PQ phải pass cả 3 ca để đảm bảo tính nhất quán (consistency). Nếu 1 ca fail, phải điều tra nguyên nhân và chạy lại toàn bộ 3 ca
Cấu Trúc Báo Cáo Thẩm Định
Báo cáo thẩm định là tài liệu GMP quan trọng, phải được lưu trữ và trình cho cơ quan thanh tra khi cần:
- Trang bìa: Tên dự án, phạm vi, ngày thực hiện, người phê duyệt (QA, Production, Engineering)
- Mục đích và phạm vi: Mô tả hệ thống được thẩm định, tham chiếu VMP và protocol
- Tham chiếu: Tiêu chuẩn áp dụng (ISO 14644, GMP WHO, EU Annex 1)
- Mô tả hệ thống: Layout, P&ID, danh sách thiết bị, cấp sạch thiết kế
- Protocol và acceptance criteria: Chi tiết từng test, tiêu chí pass/fail
- Kết quả: Data thô, bảng tổng hợp, đồ thị trend. Mọi kết quả phải traceable đến raw data
- Deviation: Ghi nhận sai lệch (nếu có), đánh giá tác động, hành động khắc phục (CAPA)
- Kết luận: Pass/Fail tổng thể, điều kiện sử dụng, hạn re-qualification
- Phê duyệt: Chữ ký QA Manager, Production Manager, Engineering Manager
Re-Qualification — Khi Nào Cần Tái Thẩm Định?
Tái thẩm định (re-qualification) là yêu cầu bắt buộc để đảm bảo phòng sạch duy trì trạng thái qualified:
| Tình huống | Loại Re-qualification | Phạm vi |
|---|---|---|
| Định kỳ 6 tháng | Partial (OQ) | Particle count, chênh áp, HEPA integrity |
| Định kỳ 12 tháng | Full (IQ/OQ/PQ) | Toàn bộ như thẩm định ban đầu |
| Thay HEPA filter | HEPA integrity test | DOP/PAO test filter mới |
| Sửa chữa HVAC/AHU | Partial OQ | ACH, chênh áp, airflow, particle count |
| Thay đổi layout phòng | Full IQ/OQ/PQ | Toàn bộ khu vực bị ảnh hưởng |
| Monitoring data ngoài trend | Investigation + Partial OQ | Theo kết quả điều tra |
💡 Lưu ý chuyên gia: Đừng chờ đến re-qualification định kỳ mới phát hiện vấn đề. Thiết lập hệ thống continuous monitoring với alert/action limits sẽ giúp phát hiện sớm xu hướng xấu và xử lý kịp thời trước khi phòng sạch mất cấp.
Cần hỗ trợ thẩm định phòng sạch IQ/OQ/PQ?
Liên hệ Tư Vấn Phòng Sạch để được tư vấn quy trình thẩm định, lập protocol và hỗ trợ lập báo cáo thẩm định theo chuẩn GMP.
Câu Hỏi Thường Gặp (FAQ)

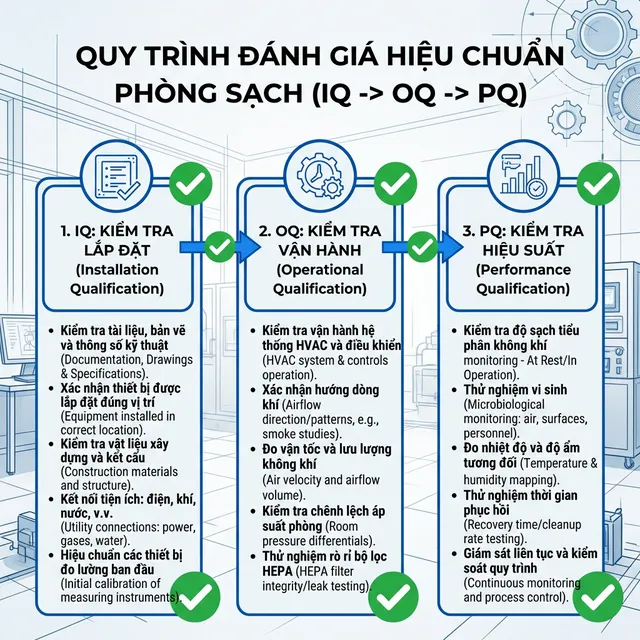

IQ, OQ, PQ thực hiện theo thứ tự nào?
Bắt buộc theo thứ tự IQ → OQ → PQ. IQ xác nhận lắp đặt đúng, OQ xác nhận vận hành đúng, PQ xác nhận hiệu suất đạt yêu cầu trong điều kiện thực tế sản xuất. Không được bỏ qua bất kỳ bước nào.
Ai thực hiện thẩm định phòng sạch?
Đơn vị thẩm định độc lập (third-party) hoặc bộ phận QA nội bộ. Cần người có chuyên môn về phòng sạch, đo lường, GMP. Đối với GMP EU, khuyến khích dùng đơn vị thẩm định độc lập để đảm bảo khách quan.
Thẩm định phòng sạch mất bao lâu?
IQ: 3-5 ngày, OQ: 5-10 ngày (bao gồm 72h monitoring), PQ: 3-5 ngày (3 ca liên tiếp). Tổng cộng 2-4 tuần tùy quy mô. Báo cáo thẩm định thêm 1-2 tuần.
Khi nào cần tái thẩm định (re-qualification)?
Tái thẩm định định kỳ 6-12 tháng, hoặc ngay lập tức khi: thay đổi HVAC, sửa chữa panel/trần, thay đổi layout phòng, thay HEPA filter, hoặc khi monitoring data cho thấy xu hướng xấu.
